Aluminium 6082 - B221 6082 - EN AW-AlSi1MgMn - EN AW-6082

D'où vient l'aluminium 6082 ? Positionnement face au 6061

Le 6082 est un alliage d'origine européenne, issu de désignations historiques comme AlMgSi1 (allemande) et HE30 (britannique). Il appartient à la famille des alliages corroyés Al-Mg-Si (série 6000).

Dans les usages structurels courants, on observe une logique de marché assez stable.

• En Europe, le 6082 est souvent la nuance de référence pour les pièces et produits d'ingénierie en série 6000.
• En Amérique du Nord, le 6061 est plus fréquent comme équivalent fonctionnel dans de nombreuses chaînes d'approvisionnement.

Ainsi, les plaques traitées sont largement disponibles en 6061-T651 dans certains circuits d'approvisionnement, ce qui oriente naturellement les choix lorsque l'objectif est la disponibilité immédiate.

Il existe toutefois une exception notable : le cas des roues haute performance, y compris en Europe. Le 6061-T6 y est souvent privilégié, sous l'influence américaine et des habitudes de chaîne d'approvisionnement.

Comment les éléments de composition du 6082 influent-ils sur ses performances ?

La composition complète du 6082 est détaillée plus bas dans l'article.

Le 6082 appartient aux alliages Al-Mg-Si, dont les performances mécaniques reposent sur un durcissement par précipitation. En pratique :

• Après mise en solution, trempe puis vieillissement, l'alliage forme de très fins précipités qui renforcent sa structure.
• Le duo magnésium + silicium permet la formation de ces précipités et limite la déformation du métal.
• Un léger excès de silicium peut améliorer la réponse au vieillissement et contribuer à une meilleure résistance mécanique.

Le manganèse (Mn) joue un rôle de stabilisation, notamment par le contrôle de la taille des grains. Il homogénéise la structure, ce qui améliore la tenue mécanique et la régularité des propriétés.

États métallurgiques et traitements thermiques

Le comportement du 6082 dépend autant de sa chimie que de la séquence thermique appliquée. On peut résumer les réglages utiles en quatre étapes.

Tableau - Fenêtres de traitement du 6082

Impact de l'état métallurgique : du recuit (O) au durci (T6)

Sur les tôles et plaques, l'état métallurgique pilote directement quatre indicateurs : la résistance à la traction Rm, la limite d'élasticité Rp0,2, l'allongement à la rupture A et la dureté Brinell HBS.

Tableau - Performances en fonction de l'état (tôles / plaques)

Note : pour le T6, Rp0,2 passe de ≥ 260 MPa (jusqu'à 6 mm) à ≥ 255 MPa (de 6 à 12,5 mm) ; HBS ≈ 94 puis 91. La ligne ci-dessus conserve les valeurs les plus défavorables, c'est-à-dire les minima garantis.

Synthèse chiffrée (même forme, e = 0,4-1,5 mm) : les écarts résument bien le « prix à payer » du durcissement : le gain en résistance s'accompagne d'une baisse de l'allongement.

• De O → T451 : ΔRm +55 MPa, ΔRp0,2 +25 MPa, ΔA −2 %, ΔHBS +18.
• De O → T6 : ΔRm +160 MPa, ΔRp0,2 +175 MPa, ΔA −8 %, ΔHBS +54.

Les rayons de pliage indiqués ci-dessous (90°) sont exprimés en multiples de l'épaisseur e.

Tableau - Guide de pliage (rayons mini à 90°) (tôles / plaques)

Sensibilité au traitement : T6 vs T5 (données d'essais)

Les essais en laboratoire (voir graphique ci-dessous) révèlent une différence fondamentale de comportement entre l'état T5 (refroidi après mise en forme) et l'état T6 (trempe et revenu optimisés).

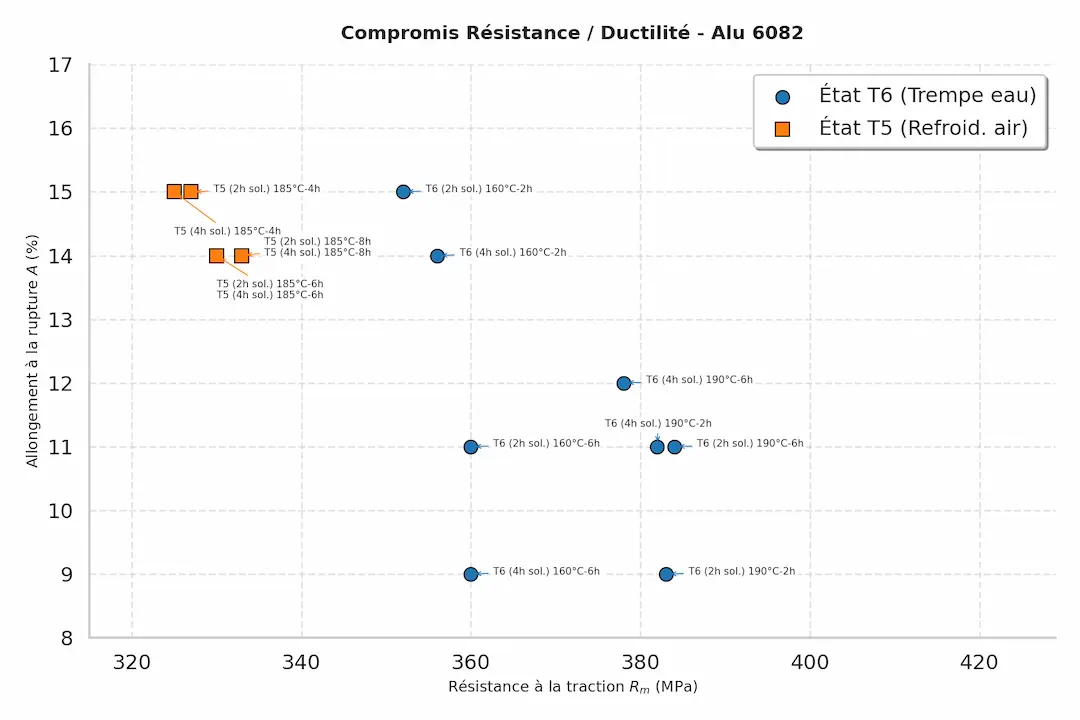

Ce graphique met en évidence le compromis classique résistance / ductilité du 6082 selon le traitement. Les points T6 se déplacent vers des valeurs de Rm plus élevées (≈ 352-384 MPa), au prix d'un allongement plus faible (≈ 9-15 %), avec les conditions les plus sévères autour de 190 °C. À l'inverse, les conditions T5 restent plus ductiles (≈ 14-15 %), mais plafonnent à des Rm plus modestes (≈ 325-333 MPa).

Quelles propriétés mécaniques selon la forme et l'épaisseur, à température constante (20 °C) ?

Propriétés mécaniques des laminés (tôles et plaques)

Pour les produits plats (tôles, plaques, bandes), les caractéristiques mécaniques ne sont pas constantes : elles diminuent à mesure que l'épaisseur augmente.

Tableau - EN 485-2 : propriétés minimales du 6082 selon l'épaisseur (T6 / T651 / T62)

Propriétés des extrudés : barres, tubes et profilés

Contrairement aux tôles, les produits longs (barres et profilés) suivent une logique différente. Les caractéristiques dépendent non seulement de l'épaisseur, mais aussi du mode de fabrication : pressé (filé) ou étiré.

On retrouve une logique simple : les sections fines (paroi ≤ 5 mm) affichent déjà des minima élevés, tandis que les parois plus épaisses (jusqu'à 25 mm) présentent généralement une hausse de Rp0,2 et de A.

Tableau - Minima garantis des extrudés T6 (barres / tubes / profilés)

Comment la température influe-t-elle sur l'aluminium 6082 ?

Contrairement à l'acier, l'aluminium voit ses propriétés chuter rapidement lorsque la température augmente. Pour le 6082-T6, une limite raisonnable d'utilisation structurelle se situe autour de 150 °C à 170 °C. Les données du graphique ci-dessous proviennent d'essais à vitesse de contrainte constante, après 30 min de maintien à la température considérée.

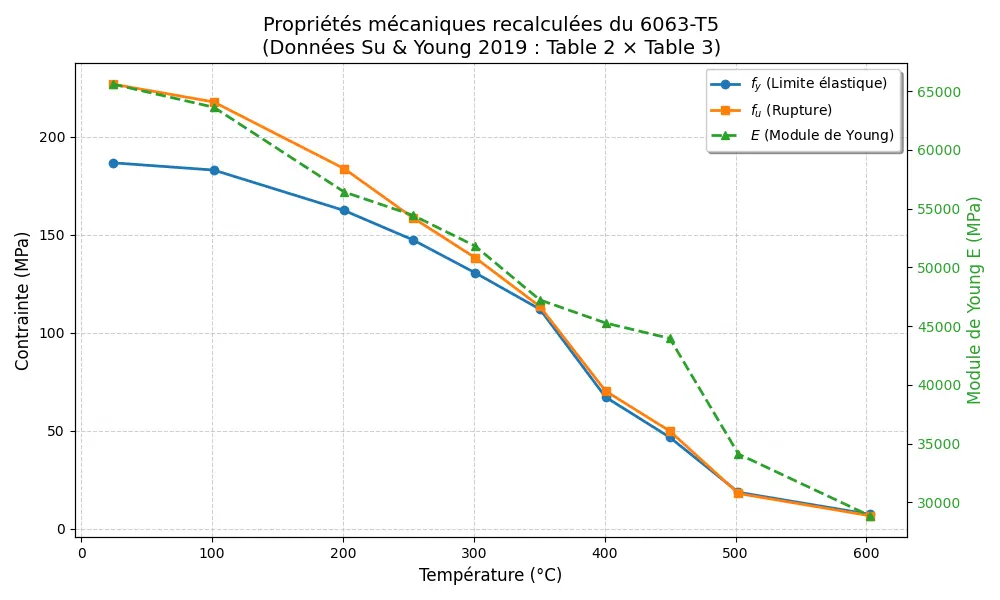

Ce graphique montre les facteurs de réduction des propriétés du 6082-T6 à chaud (référence 20 °C). La limite élastique (Rp0,2) et la résistance à la traction (Rm) chutent rapidement avec la température, tandis que le module E reste relativement proche de sa valeur initiale jusqu'à environ 250 °C avant de décroître fortement. Le repère à 50 % illustre un seuil pratique : la Rp0,2 passe sous la moitié de sa valeur vers 240 °C, ce qui matérialise une perte majeure de capacité portante dans la zone de danger.

Soudage du 6082 : fissuration et perte de résistance

Le soudage du 6082 impose deux précautions majeures : le choix du fil pour éviter les fissures à chaud, et la prise en compte de la forte baisse des caractéristiques mécaniques dans la zone soudée.

Risque de fissuration à chaud : le choix du métal d'apport

Le 6082 est sensible à la fissuration pendant la solidification du cordon. Les tests de laboratoire (Houldcroft) montrent qu'il ne faut jamais souder le 6082 sans métal d'apport (soudure autogène), ni utiliser un fil inadapté.

Verdict des tests (comparatif des fils)

Zone affectée thermiquement (ZAT) : chute de résistance

Même avec une soudure saine, la chaleur détruit localement le traitement thermique T6 autour du cordon. Le métal revient alors vers un état beaucoup plus adouci.

Selon l'Eurocode 9, la perte est très marquée. À titre d'ordre de grandeur, pour le 6082-T6, selon la forme et l'épaisseur, on retient typiquement :

• Limite élastique (Rp0,2) : environ 48 à 52 % de la valeur initiale.
• Résistance à la rupture (Rm) : environ 60 % de la valeur initiale.
