Acier inox 21-6-9 - AMS 5561 - Nitronic 40 - S21900 - X2CrMnNi21-6-9 - Z4CMN 21-9-6

Le 21-6-9, également connu sous le nom AMS 5561, UNS S21900 ou encore Nitronic 40, est un acier inoxydable austénitique. Un alliage renforcé en azote, qui lui permet une meilleure résistance à la corrosion que les séries 300 standards, une bonne ténacité (caractéristique des aciers austénitiques) et une grande résistance mécanique. Sa résistance aux températures cryogéniques le rend très recherché en aérospatial.

Formes disponibles :

Carbone 0.02%
Chrome 20.25%
Cuivre 0.375%
Manganèse 9%
Molybdène 0.375%
Azote 0.275%
Nickel 6.5%
Phosphore 0.015%
Soufre 0.015%
Silicium 0.5%

Commander du 21-09-06

Sélectionnez la forme, la norme ou la spécification désirée et passez votre commande en un clic. Un membre de notre équipe commerciale se mettra rapidement en contact avec vous pour finaliser votre commande.

Normes
Dimensions

Introduction générale au 21-6-9

Grâce à sa teneur élevée en chrome, cet acier résiste à l’oxydation et à la corrosion, même dans des conditions agressives comme la corrosion intergranulaire. Son renforcement en manganèse et en azote augmente la résistance et la stabilité de l'austénite et lui confère une excellente ténacité, qu’il conserve jusqu’à des températures proches de celles de l’hélium liquide (-269 °C ou -516 °F).

L’alliage 21-6-9 ne répond pas au traitement thermique de durcissement par trempe, revenu ou vieillissement, contrairement aux aciers martensitiques. D’une part, il ne contient pas suffisamment d’aluminium, de titane ou de cuivre pour permettre un durcissement par vieillissement. D’autre part, son austénite est trop stable à basse température pour que la trempe ou le revenu apporte un gain. En revanche, un travail à froid pour améliorer sa dureté est possible – ou à chaud pour améliorer sa ductilité – sans pour autant détériorer le matériau.

Travail à chaud, travail à froid

L’acier inoxydable 21-6-9 doit être travaillé à chaud dans une plage de température entre 927 °C et 1204 °C (1700–2200 °F). Le maintien d’une température contrôlée est essentiel pour éviter d’endommager la microstructure du matériau.

  • Chauffez uniformément l’alliage pour assurer une déformation égale.
  • Refroidissez rapidement à température ambiante (à l’eau ou à l’air) pour conserver les propriétés mécaniques.
  • Servez tant que c’est chaud.

Le travail à froid comprend le laminage, le dessin et l’estampage à température ambiante. En raison de sa vitesse d’écrouissage élevée, le 21-6-9 nécessite des forces de formage plus élevées que d’autres aciers inoxydables austénitiques (comme le 302, le 304 et le 316). Un recuit intermédiaire est nécessaire pour réduire la dureté de l’acier et faciliter le travail à froid. Ce procédé (travail à froid → recuit → nouveau travail à froid) augmente sensiblement sa limite d’élasticité.

Propriétés mécaniques et chimiques

Lorsqu’il est durci (écroui), le 21-6-9 a une limite d’élasticité d’au moins 827 MPa, ce qui lui assure une durabilité sous des charges importantes. Sa résistance à la traction peut atteindre 1117 MPa. Sa capacité d’allongement est d’au moins 35 % à l’état recuit, et il maintient un allongement d’au moins 20 % à l’état durci.

Cet alliage reste non magnétique, même après un travail à froid sévère, caractéristique importante des Nitronic (contrairement aux aciers 301/304, qui peuvent devenir légèrement magnétiques après écrouissage à cause de la formation de martensite d'écrouissage). L’austénite du 21-6-9 est très stable.

Usinabilité, formabilité

En raison de son taux d’écrouissage élevé, le 21-6-9 est plus difficile à usiner que la plupart des aciers inoxydables austénitiques. À l’instar du type 316, il est recommandé d’utiliser des vitesses lentes, des avances positives et de nombreux fluides de coupe.

Il présente une bonne formabilité et maniabilité à l’état recuit. Cependant, sa limite d’élasticité élevée et sa vitesse d’écrouissage nécessitent plus de forces pendant la formation que pour d’autres aciers comme le 304L. Des techniques telles que la flexion, le dessin et l’étirement peuvent être appliquées, mais un recuit intermédiaire peut être nécessaire pour éviter les fissures et assurer une déformation uniforme.

Soudabilité

Le 21-6-9 est considéré comme ayant une bonne soudabilité. Plusieurs méthodes de soudage peuvent lui être appliquées avec succès :

  • Le soudage TIG produit des soudures précises. Un gaz inerte comme l’argon ou l’hélium protège la zone de soudure.
  • Le soudage MIG offre des vitesses de dépôt élevées.
  • Le SMAW (soudage à électrode enrobée) convient également. Un traitement thermique de recuit complet est recommandé après soudure afin de réduire les contraintes résiduelles et de restaurer la résistance à la corrosion.

Le soudage à l’oxyacétylène doit être évité, au risque d’une accumulation de carbone qui compromettrait les propriétés du matériau.

Applications industrielles

En plus de l’industrie aérospatiale, l’alliage 21-6-9 s’utilise aussi pour des :

  • Applications cryogéniques : réservoirs, tuyauterie, vannes et raccords pour récipients de stockage et de transport cryogéniques (GNL, azote liquide, hélium liquide)
  • Traitement chimique et pétrochimique : cuves sous pression et réacteurs
  • Applications marines : arbres d’hélice pour bateaux et navires
  • Automobile (haute performance / spécialisée)
  • Nucléaire

Composition chimique du 21-09-06

Les variations de sa composition chimique pour l'aéronautique.

% C
Carbone
Cr
Chrome
Cu
Cuivre
Mn
Manganèse
Mo
Molybdène
N
Azote
Ni
Nickel
P
Phosphore
S
Soufre
Si
Silicium
Min. <0.00 19.00 <0.00 8.00 <0.00 0.15 5.50 <0.00 <0.00 <0.00
Max. 0.04 21.50 0.75 10.00 0.75 0.40 7.50 0.03 0.03 1.00

Alliages d'acier inoxydables associés

15-5PH, 1.4545, X5CrNiCu15-5, EZ5CNU15.15

BARRE RECTANGULAIRE, BARRE RONDE, PROFILÉ, TÔLE

17-4PH, 1.4548, UNS S17400, AMS 5643, AMS 5622, S17400

BARRE CARRÉE, BARRE RECTANGULAIRE, BARRE RONDE, TÔLE

17-7PH, S17700, 1.4568, AISI 631, X7CrNiAl17-7

TÔLE

AISI 301, X12CrNi17-07, Z12CN17-07

BOBINE MÈRE, BOBINEAU, TÔLE

AISI 302

TÔLE

AISI 347, X6CrNiNb18-10, Z6CNNb18-10

BARRE RECTANGULAIRE, BARRE RONDE, TÔLE, TUBE SECTION CIRCULAIRE

AISI 431, APX, X15CrNi17-03, Z15CN17-03

BARRE CARRÉE, BARRE RECTANGULAIRE, BARRE RONDE, TÔLE

AISI 446

BARRE RONDE

CALE PELABLE

TÔLE

CUSTOM 465, MLX17, X1CrNiMoAlTi12-11

BARRE RONDE

EZ100CD17

BARRE RONDE

EZ12CNDV12

BARRE RONDE

EZ15CN17-03

BARRE RONDE

EZ1CNDAT12-09, MARVALX12, X1CrNiMoAlTi12-9

BARRE RONDE

EZ2NKD18-8-5, MARAGING 250, X2NiCoMo18-8-5

BARRE RECTANGULAIRE

EZ3NCT25, X3NiCrTi25

BARRE RONDE, BOBINEAU, TÔLE (ÉP. > 6MM)

EZ6CND16-05-01

BARRE CARRÉE

EZ6NCT25, A286, X6NiCrTi25

BARRE CARRÉE, BARRE RECTANGULAIRE, BARRE RONDE, BOBINEAU, FIL, TÔLE

EZ8CND17-04

BARRE RONDE

GD223, X50NiMnCr12, Z50NMC12

BARRE RONDE

PH13-8Mo, X3CrNiMoAl13-08-02, Z3CND13-08

BARRE RECTANGULAIRE, BARRE RONDE

S130

BARRE RONDE

S143

BARRE RONDE

S143D

BARRE RONDE

S144

BARRE RONDE

S145

BARRE RONDE

X12C13, X12Cr13, AISI 410, 1.4006, Z10C13

BARRE RONDE, TÔLE

X30Cr13, Z30C13

BARRE RONDE

X6Cr17

BARRE RONDE

X750

TÔLE

Z100CD17

BARRE RONDE

Z12CN13

TÔLE

Z12CNDV12, JETHETE M152, X12CrNiMoV12

BARRE RONDE, TÔLE

Z25CNWS22

BARRE RONDE

Z2CN18-10, AISI 304L, X1CrNi18-10

BARRE RECTANGULAIRE, BARRE RONDE, BOBINEAU, FIL, PROFILÉ, TÔLE, TÔLE PERFORÉE, TÔLE PVC, TUBE SECTION CIRCULAIRE

Z6CND16-05-01, APX4, Z8CND17-04, X4CrNiMo16-5-1

BARRE RONDE, TÔLE

Z6CNT18-10, AISI 321, X6CrNiTi18-10, X6CNT18-10

BARRE CARRÉE, BARRE RECTANGULAIRE, BARRE RONDE, BOBINEAU, TÔLE, TUBE SECTION CIRCULAIRE

Caractéristiques principales

Les propriétés les plus remarquable de cet alliage d'acier inoxydable

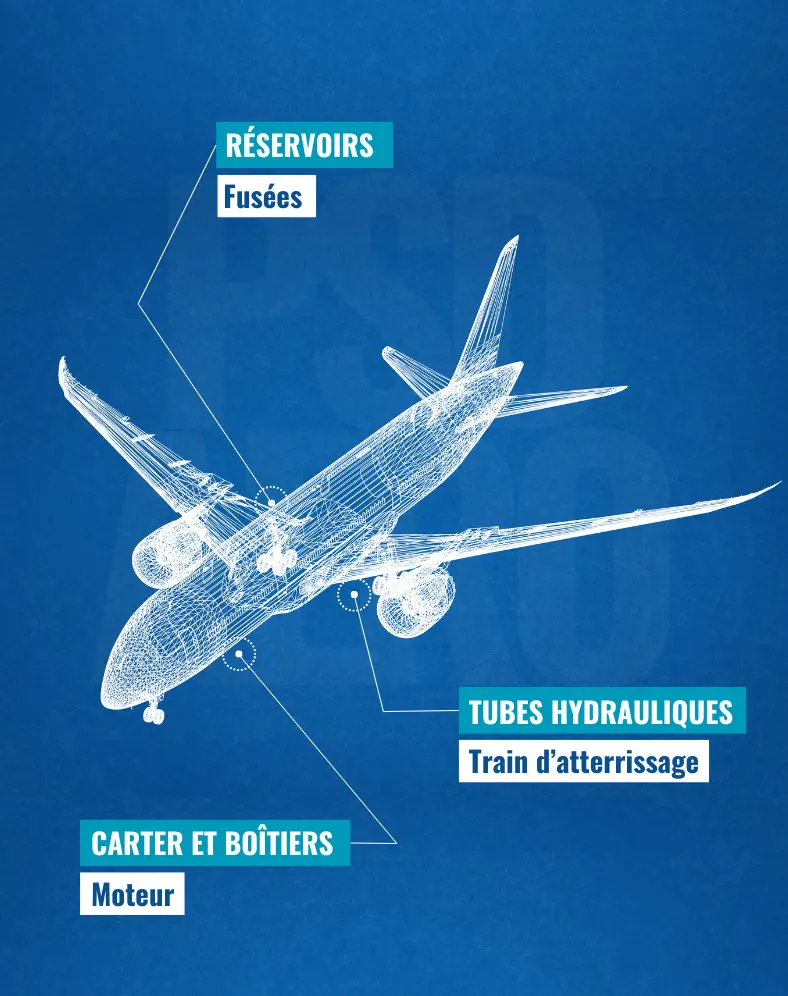

Comment le 21-09-06 est utilisé dans l'aéronautique

Les applications concrètes de cet acier inoxydable dans la construction d'un avion.

Réservoirs et conduites cryogéniques

Domaine clef du 21-6-9, il est utilisé dans les fusées à carburant liquide.

Carter et boîtiers

L'alliage 21-6-9 est utilisé dans les carters de compresseur ou dans le système d'échappement des moteurs pour sa bonne résistance à la fatigue et à la corrosion et sa formabilité.

Tubes hydrauliques

Une autre application principale du 21-6-9 est dans le système hydraulique de l'avion, sous forme de raccords par exemple, y compris dans son train d'atterrissage.

Optimiser l'utilisation du 21-09-06 : traitements, régulations et options

loading...
loading...
Bientôt disponible
Les informations de cette fiche technique sont indicatives et peuvent être modifiées sans préavis. Les valeurs indiquées sont typiques et non garanties. Paris-St-Denis-Aero décline toute responsabilité pour les choix de produits ou les conséquences de ces choix.
